Vieta AP.3100 & Vieta P.3150 - (Folleto / Características técnicas)

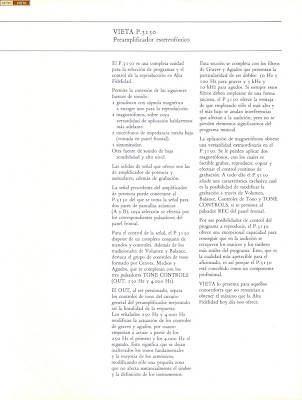

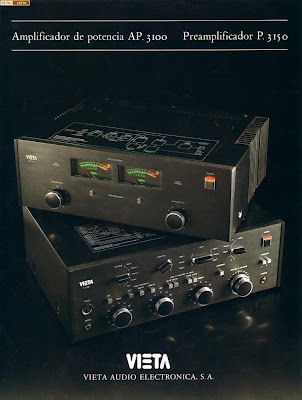

Folleto y características técnicas del amplificador de potencia Vieta AP.3100 y preamplificador Vieta P.3150. Imágenes gracias a Antonio Rio.


(Click para ampliar imagen)

Modelo: Folleto - Vieta AP.3100 & Vieta P.3150
Características técnicas:

Vieta AP.3100
Potencia dinámica (IHF, 1kHz, 8 ohm, ambos canales excitados): 155/155W.
Potencia permanente RMS (1kHz, 8 ohm, ambos canales excitados): 110/110W.
Potencia permanente RMS (20 a 20.000 Hz, 8 ohm, ambos canales excitados): 100/100W.
Distorsión armónica total (1kHz, 100W, 8 ohm): 0,05%.
Distorsión armónica total (20 a 20.000 Hz, 8 ohm): 0,08%.
Distorsión de intermodulación (50Hz y 7kHz, relación 4:1, a 100W, 8 ohm): 0,08%.
Respuesta de potencia (IHF, 8 ohm): 15Hz a 29kHz.
Sensibilidad (para 100W, 8 ohm): 980mV.
Zumbido y ruido (entradas en C.C., sin ponderar): -80dB.
Respuesta de frecuencias (IHF, 8 ohm): 20Hz a 20kHz: +-0,25dB.
19Hz a 95kHz: +-0,8dB.
Impedancia de entrada (a 1kHz): 15k ohm.
Factor de amortiguamiento: 40Hz:140. 1kHz:140.
Consumo: Sin señal: 57VA. A 100W (ambos canales/8 ohm): 330VA.
Transistores: 4xBC-207B; 1xBC-211F; 3xBC-313A; 2xBD-230; 6xSC-107B; 4xSC-109C; 13xSC-174B; 9xSC-256A; 2x2SB-536; 4x2SD-287B y 2x2SD-381.
Diodos: 22x1N-4004; 4xIN-5624; 14xSD-160.
Diodos Zener: 2x1ZF-13.
Controles: Interruptor, Controles de ganancia, VU-metros, Indicadores de picos y piloto indicador de red.
Fusibles: Red 125V.:4A fusión semilenta, 5x20. Red 220V.: 2,5A, fusión semilenta, 5x20. Continua: 4A, fusión rápida, 5x20.
Medidas: Ancho, 406mm. Alto, 414mm. Fondo, 315mm.
Peso: Neto, 11,1Kg. Embalado, 12,3Kg.

Vieta P.3150
Voltaje de salida (para la distorsión total especificada): 1V.
Máximo voltaje de salida (para DAT de 1% a 1kHz): 5,75V.
Distorsión armónica total (cualquier frecuencia entre 15Hz y 20kHz): 0,035%.
Distorsión de intermodulación (50Hz y 7kHz): 0,06%.
Sensibilidad: Salida de referencia: 1V.
Micro: 1,85mV.
Phono: 1 y 2: 1,95mV.
Sintonizador: 155mV.
Auxiliar: 155mV.
Cintas: 155mV.
Nivel de salida de grabación con 1,95mV a la entrada de Phono: 155mV.
Respuesta de frecuencia: Phono: 30Hz a 18kHz +0,5dB.
Sintonizador, Aux.: 20Hz a 20kHz +0,5dB.
Sobrecarga entrada Phono: 135mV.
Relación Señal/Ruido, entrada Phono (salida: 1V):62dB.
Relación Señal/Ruido, entrada alto nivel (salida: 1V):80dB.
Impedancias de entrada: Phono 1 y 2: 47K Ohm.
Micro: 55K Ohm.
Sint., Aux. Cintas: 70K Ohm.
Impedancia de salida: 600 Ohm.
Error tracking control volumen (de 0 a -50dB): +1,50dB.
Acción de los controles de tono: Control de graves (a 60 Hz): +12 -12 dB.
Control de medios (a 1kHz): +6 -6dB. Control de agudos (a 10KHz): +11 -11 dB.
Filtros: Graves: 6dB/octava. Agudos: 6dB/octava.
Compensador (a -40dB): A 60 Hz: 12dB. A 10 kHz:5dB.
Tensión de alimentación: 117, 127, 220, 240 y 250V, 50/60Hz.
Consumo: 6VA.
Transistores: 2xBC-313; 2xBCF-29C; 1xMC-140; 6xSC-107B; 6xSC-109C; 4x2N-4291.
Diodos: 2xF-14; 1xSD-160.
Diodos Zener: 1xBZX 46-C30; 1xBZX 46-C22.
Controles: Selector de entradas, Monitor, Copia, Modo, Interruptor, Control grabación, Anulación controles tono, Modificación curva control graves, Modificación curva control agudos, Filtros graves, Filtros agudos, Compensador, Altavoces, Graves, Medios, Agudos, Volumen, Balance, Jack para auriculares, Jack para micrófono, Conector DIN para cinta.
Fusibles: Red 117 a 250V: 125 mA fusión semilenta, 5x20. Secundarios (para que seanaccsibles hay que sacar la tapa inferior): 500mA, fusión semilenta, 5x20.
Medidas: Ancho, 406mm. Alto, 141mm. Fondo, 315mm.
Peso: Neto, 6,75Kg. Embalado, 8Kg.
