RetroVieta

Sirva esto, como un pequeño homenaje a Vieta, marca que me hizo adentrarme en el mundo del hifi allá por los años 70. Sólo me limitaré a sus antiguos modelos.

Las imágenes están sacadas de internet, sobre todo de sitios de compra-venta, espero no moleste a nadie que las use para acompañar la reseña de cada modelo. (si alguien ve alguna suya y no le gusta que la use que me lo diga y la retiro de inmediato). Así como cada vez más de usuarios que han colaborado aportando fotos, documentos, etc. (Gracias!!!)

Si alguien tiene material Vieta y quiere colaborar enviando fotos, escaneados de folletos de la época o cualquier material de ese tipo, que me lo envíe al email: retrovieta@gmail.com (nuevo de uso exclusivo para el blog). De igual forma si alguien sabe las características de algunos de estos modelos, puede aportarlas mediante el uso de los "comentarios" a ver si conseguimos crear fichas lo más completas. Si alguien quiere donar alguna pieza o catálogo, sería muy bien recibida.

sábado, 19 de noviembre de 2011

Vieta A/212 (Puesta a punto)

Veo en Lica Vintage una entrada con fotos de una restauración de un Vieta A/212, posteo el enlace por ser una pieza difícil de encontrar. Creo que puede ser interesante para otros propietarios de dicho ampli.
De paso, le podéis echar un vistazo a la web, pues el trabajo que llevan a cabo es impresionante, ya que venden equipos valvulares hechos por ellos mismos con un aspecto impresionante.
Enlace a las fotos del: Vieta A/212 - Lica Vintage
Enlace a la web: Lica Vintage


(Click para ampliar imagen)
Modelo: Vieta A/212 ( A212 , A-212 )
Potencia: 12W (?)
Año: 1958

(Imagen: Lica Vintage)

lunes, 7 de noviembre de 2011

Actualización ficha Vieta A-217

Revisada ficha del amplificador a válvulas Vieta A-217, para añadir nuevas fotos cedidas por Hifi-Attack.



Ver ficha: Vieta A-217

(Imágenes: Hifi-Attack - Gracias por tu colaboración)
El amplificador de las fotos está puesto a la venta por Hifi-Attack en ebay en el siguiente enlace: Vieta A-217 - ebay - Hifi-Attack

Vieta B-4212

Cajas acústicas Vieta B-4212. Fotos cedidas por Hifi-Attack.


(Click para ampliar imagen)
Modelo: Vieta B-4212
Características Técnicas:

(Imágenes: Hifi-Attack - Gracias por tu colaboración)
La cajas de las fotos las tiene puestas a la venta Hifi-Attack en ebay en el siguiente enlace: Vieta B-4212
- ebay - Hifi-Attack

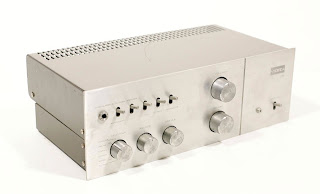

Vieta AT-230

Renuevo la ficha del Vieta AT-230, con fotos cedidas por Hifi-Attack. Tienen muchísima más calidad que las anteriores y se ven mejor los detalles, sobre todo el interior.


(Click para ampliar imagen)
Modelo: Vieta AT-230
Características técnicas:
Potencia musical: 30 vatios por canal.
Potencia permanente: 20 vatios por canal.
Dimensiones: 380x125,5x208mm (fondo).

(Imágenes: Hifi-Attack - Gracias por tu colaboración)
El equipo de las fotos lo tiene puesto a la venta Hifi-Attack en ebay en el siguiente enlace: Vieta AT-230 - ebay - Hifi-Attack

martes, 18 de octubre de 2011

Vieta B-4200

Pantallas acústicas Vieta B-4200.


(Click para ampliar imagen)

Modelo: Vieta B-4200
Características técnicas:
Altavoces
Graves: 1 altavoz de 10".
Respuesta de frecuencias: 35-1.500Hz.
55-1.100Hz +-1dB.
Medios: 1 altavoz de 3".
Respuesta de frecuencias: 700-10.000Hz.
1.500-5.000Hz +-1,5dB.
Agudos: 1 altavoz de 1". Cúpula hemisférica.
Respuesta de frecuencias: 4.000-22.000Hz
4.000-20.000Hz +-2dB.
Impedancia nominal: 8 ohm (ver gráfico n.º1).
Eficiencia: 1W, produce 89dB SPL (cámara anecoide).
Amplificador recomendable: 25W, RMS, a 8 ohm (mínimo).
Capacidad de potencia: 100W (musicales). Sin recortar.
Frecuencia de resonancia: 54Hz, Q=1,2.
Respuesta de frecuencias: Ver gráfico n.º2.
Distorsión armónica: Ver gráfico n.º2.
Divisor de frecuencias: Tipo LC.
Graves: 6dB/octava.
Medios: 6dB/octava.
Agudos: 12dB/octava.
Frecuencia de cruce: 1.300-7.000Hz.
Controles: 2 de nivel para medios y agudos.
Dimensiones: 325 ancho, 600 alto, 265 fondo cm.
Peso: 13,8 Kg.

Vieta B.4200 - (Folleto / Características técnicas)


(Imágenes: Roberto Monfort, Marcos Lopez y Antonio Rio - Gracias por vuestra colaboración)

lunes, 17 de octubre de 2011

Vieta G-5010

Giradiscos Vieta G-5010. Gracias a José Estévez quien ha aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta G-5010
Características técnicas:
-En breve-

Manual de Instrucciones: Vieta G-5010 (Manual de instrucciones)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

Vieta RC-6100

Platina Vieta RC-6100. Gracias a José Estévez quien ha aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta RC-6100
Características técnicas:
-En breve-

Manual de Instrucciones: Vieta RC-6100 (Manual / Características técnicas)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

Vieta A.6025

Amplificador Vieta A.6025. Gracias a José Estévez quien ha aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta A-8040
Características técnicas:
Potencia permanente RMS (20 a 20.000Hz., ambos canales excitados) 24Wx2 a 8Ohm
Distorsión armónica total (1kHz, 24W 8 Ohm) 0,06%
Distorsión armónica total (cualquier frecuencia entre 20 y 20.000Hz, 24W) 0,4%
Distorsión de intermodulación (50Hz y 7kHz. Método SMPTE, 24W) 0,3%
Sensibilidad/Impedancia
Phono (P.U. mag.) 2,5mV/50k Ohm
Tuner (Sintonizador) 150mV/50k Ohm
Tape (Cinta) 150mV/50k Ohm
Mic. (Micrófono) 1,6mV/10k Ohm
Compensador (Control de volumen a -40dB)
100 Hz +6dB
10 kHz +3dB
Acción de los controles de tono:
Control de graves a 100Hz
Máximo +9dB
Mínimo -9dB
Control de agudos a 10kHz
Máximo +9dB
Mínimo -9dB
Tensión de alimentación 220V, 50Hz
Consumo:
Sin señal 20VA
A 24W (ambos canales, 8Ohm) 135W
Semiconductores:
Circuitos integrados 2
Transistores 21
Transistores dobles 2
Diodos 9
Diodos zener 2
Diodos LED 11
Medidas: 400x108x260 (fondo) mm.
Peso: 4,9Kg.

Esquema Eléctrico: Vieta A.6025 (Esquema eléctrico)
Manual de Instrucciones: Vieta A.6025 (Manual / Características técnicas)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

Vieta Sistema 6000 (Poster / Folleto)

Vieta Sistema 6000 (Poster / Folleto) adjunto fotos al completo y escaneado paginado del texto. Gracias a José Estévez.



(Click para ampliar imagen)

Modelo: Vieta Sistema 6000 (Poster / Folleto)
Compuesto por:
Vieta A-6025 (Amplificador)
Vieta RC-6100 (Platina)
Vieta S-6033 (Sintonizador)
Vieta G-5010 (Giradiscos)
Cápsula Shure M75ED T2
Vieta MS-103 (Pantallas acústicas)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

Vieta A.6025 (Esquema eléctrico)

Esquema eléctrico del amplificador Vieta A.6025. Gracias a José Estévez.
Subo el "original" para los coleccionistas de documentación y una versión editada en blanco y negro que creo se ve mejor de cara a usarlo.


(Click para ampliar imagen)

Modelo: Vieta A.6025 (Esquema eléctrico)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

domingo, 2 de octubre de 2011

Vieta S.6033 (Esquema eléctrico)

Esquema eléctrico del sintonizador Vieta S.6033. Gracias a José Estévez.
Subo el original para los coleccionistas de documentación y una versión editada en blanco y negro que creo se ve mejor de cara a usarlo.


(Click para ampliar imagen)

Modelo: Vieta S.6033 (Esquema eléctrico)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

lunes, 26 de septiembre de 2011

Vieta G.900

Como ya comenté, Pere Castaño hizo llegar una foto de su plato Vieta G.900 cabe destacar la base de mármol que dota de una gran estabilidad a dicho plato. Y nos comenta el brazo y cápsula que monta:

"El insólito G.900, que tengo equipado con un brazo SME 3009 Serie III, y el complemento ideal en su día: la cápsula SHURE V15 Type IV." Pere Castaño



(Click para ampliar imagen)

Modelo: Vieta G.900

(Imagen: Pere Castaño - Gracias por tu colaboración)

jueves, 22 de septiembre de 2011

Vieta RC-6100 (Manual / Características técnicas)

Manual de Instrucciones de la platina Vieta RC-6100 con sus características técnicas. Gracias a José Estévez.


(Click para ampliar imagen)

Modelo: Vieta RC-6100 (Manual / Características técnicas)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

lunes, 19 de septiembre de 2011

BSR C141R1 (Manual de Instrucciones)

Manual de Instrucciones del giradiscos BSR C141R1. Vieta era importador de dicha marca para España y montaba estos platos junto con un ampli Vieta o en solitario bajo la marca Vieta. Gracias a José Estévez por el manual.


(Click para ampliar imagen)

(Imágenes: José Estévez - Gracias por tu colaboración)
No dejéis de visitar su web:
José Estévez - MERCAMONEDAS
www.mercamonedas.es

Historia de Vieta - vieta.es
