Vieta BD-5200 (Manual / Características técnicas)

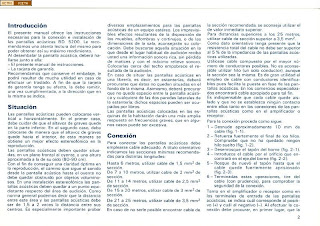

Manual de Usuario de las cajas Vieta BD-5200 con sus características técnicas. Gracias a José V.


(Click para ampliar imagen)

Modelo: Vieta BD-5200
Características técnicas:
Altavoces:
Graves: 1 altavoz de 10"
Respuesta de frecuencia: 28-1800Hz
Medios: 1 altavoz de 3"
Respuesta de frecuencia: 1400-6000Hz
Agudos: 1 altavoz de 1" cúpula hemisférica
Respuesta de frecuencia: 3000-22000Hz
Divisor
Divisor de frecuencia: Tipo LC
Frecuencia de cruce: 1800-4000Hz
Atenuación filtro graves: 12dB/octava
Atenuación filtro medios: 6dB/octava
Atenuación filtro agudos: 18dB/octava
Pantalla
Tipo: Infinito
Frecuencia de resonancia: 52Hz Qt=0,827
Impedancia nominal: 8 Ohm (ver gráfico nº2)
Eficiencia: 1 Watio ruido blanco produce 91dB
S.P.L. (cámara anecoide)
Respuesta de frecuencia: (ver gráfico nº1)
Capacidad de potencia: 100W RMS 8 Ohm (sin recorte)
Potencia mínima recomendada: 25W RMS 8 Ohm
Dimensiones: 600 mm alto, 325mm ancho, 290mm fondo
Peso neto: 13,4kg. Peso bruto: 15,4kg

(Imágenes: José V. - Gracias por tu colaboración)
