miércoles, 29 de febrero de 2012

Vieta A-225 - (Reparación)

Desde Diyaudio envían estas imágenes de un Vieta A-225, al que le han hecho una buena puesta a punto. Imágenes gracias a Diyaudio.es.

Comentario sobre la reparación:

"Se le ha hecho una limpieza general, se le ha reparado potenciómetro de volumen y encendido (Que es el mismo) e interruptores y una regulación de ganancias a las válvulas. Después se ha pasado por osciloscopio para hacerle un chequeo completo de señal. Se le ha repasado todas las soldaduras con estaño enriquecido en plata 4%." Diyaudio.es



(Click para ampliar imagen)

(Imagen: Diyaudio.es - Gracias por tu colaboración)

martes, 28 de febrero de 2012

Vieta Serie E (E.501 / E.502 / E.503) - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta Serie E (E.501 / E.502 / E.503). Imágenes gracias a Antonio Rio.


(Click para ampliar imagen)

Modelo: Vieta Serie E (E.501 / E.502 / E.503) - (Folleto / Características técnicas)
Características técnicas:

E.501
Altavoces:
Graves, 1 altavoz de 8"
Respuesta de frecuencias:
60-1.500Hz / 900-1.300Hz +-1,5dB
Agudos, 1 altavoz de 2"
Respuesta de frecuencias:
900-20.000Hz / 1.000-19.000Hz +-2dB
Impedancia nominal: 8 ohm (Ver gráfico nº.1)
Ediciencia: 1W produce 90dB SPL a 1m (Cámara anecoica)
Amplificador recomendado: 15W RMS por canal a 8 ohm (como mínimo)
Capacidad de potencia: 60W (musical) sin recorte
Frecuencia de resonancia: 65Hz. Q=1
Distorsión armónica: Ver gráfico nº.2
Respuesta de frecuencias: Ver gráfico nº.2
Divisor de frecuencias: tipo LC, 6dB/octava
Frecuencia de cruce: 1.200Hz
Datos gracias a RetroVieta.
Dimensiones: 490x270x240mm

E.502
Altavoces:
Graves, 1 altavoz de 10"
Respuesta de frecuencias:
50-2.200Hz / 600-2.000Hz +-2dB
Agudos, 1 altavoz de cúpula hemisférica de 1"
Respuesta de frecuencias:
1.000-20.000Hz / 1.200-20.000Hz +-2dB
Impedancia nominal: 8 ohm (Ver gráfico nº.1)
Ediciencia: 1W produce 91dB SPL a 1m (Cámara anecoica)
Amplificador recomendado: 15W RMS por canal a 8 ohm (como mínimo)
Capacidad de potencia: 80W (musical) sin recorte
Frecuencia de resonancia: 65Hz. Q=1,5
Distorsión armónica: Ver gráfico nº.2
Respuesta de frecuencias: Ver gráfico nº.2
Divisor de frecuencias:
Graves, 6dB/octava
Agudos, 12dB/octava
Tipo: LC
Frecuencia de cruce: 1.500Hz
Datos gracias a RetroVieta.
Dimensiones: 545x325x265mm

E.503
Altavoces:
Graves, 1 altavoz de 10"
Respuesta de frecuencias:
35-1.750Hz / 55-1.500Hz +-2dB
Medios, 1 altavoz de 3"
Respuesta de frecuencias:
700-10.000Hz / 1.500-5.000Hz +-1,5dB
Agudos, 1 altavoz de cúpula hemisférica de 1"
Respuesta de frecuencias:
4.000-20.000Hz / 4.000-18.000Hz +-2dB
Impedancia nominal: 8 ohm (Ver gráfico nº.1)
Ediciencia: 1W produce 95dB SPL a 1m (Cámara anecoica)
Amplificador recomendado: 15W RMS por canal a 8 ohm (como mínimo)
Capacidad de potencia: 100W (musical) sin recorte
Frecuencia de resonancia: 14Hz, 64Hz
Respuesta de frecuencias: Ver gráfico nº.2
Distorsión armónica: Ver gráfico nº.2
Divisor de frecuencias:
Graves, 6dB/octava
Medios, 6dB/octava
Agudos, 12dB/octava
Tipo: LC
Frecuencia de cruce: 1.500-4.000Hz
Controles: 2 (nivel medios y agudos)
Dimensiones: 350x600x320mm
Datos gracias a RetroVieta.
Peso: 14Kg

(Imagen: Antonio Rio - Gracias por tu colaboración)

sábado, 18 de febrero de 2012

Vieta L´ORFEO - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta L´ORFEO. Imágenes gracias a Antonio Rio.


(Click para ampliar imagen)

Modelo: Vieta L´ORFEO - (Folleto / Características técnicas)
Características técnicas:
Bass-reflex box,
Shape Parameter: N=2,31
Resonance frequency: Fb=38Hz
Tweeter first order
protection network: 6dB/octave
Crossover frequency: 3.500Hz
Nominal impedance: 4 ohm
Minimum impedance: 3,42 ohm
Frecuency Range: 30-22.000Hz -12dB -6dB
Recommended amplifier:
Between 20W and 80W RMS at
8 ohm with subsonic filter.
Efficiency:
White noise: 86dB S.P.L., 1W 1m
Sinus: 84dB S.P.L, 1w 1M
Size: 806x220x220mm
Datos gracias a RetroVieta.
Net weight: 11,2Kg.

(Imagen: Antonio Rio - Gracias por tu colaboración)

viernes, 17 de febrero de 2012

Vieta PR-80 - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta PR-80. Imágenes gracias a Antonio Rio.


(Click para ampliar imagen)

Modelo: Vieta PR-80 - (Folleto / Características técnicas)
Características técnicas:
Speaker System Type: Reflex N=.95
Drivers:
One 8-inch Woofer
One 4-inch midrange
One 19mm dome tweeter
Three-Way System.
Crossover frequency: 2000-5000Hz.
Nominal impedance: 8 Ohm.
Resonance frequency: Fb 54Hz.
Efficiency:
91 dB. S.P.L. White noise.
90 dB. S.P.L. Sinusoidal.
Maximum handling power: 80W. R.M.S. 8 ohm.
Minimun amplifier power: 15W. R.M.S. 8 ohm.
Size: 300x515x235mm. (wide,high,deep)
Datos gracias a RetroVieta.
Net Weight: 8Kg.

(Imagen: Antonio Rio - Gracias por tu colaboración)

jueves, 16 de febrero de 2012

Vieta S.2035

Sintonizador Vieta S.2035. Componente integrado en el Vieta Sistema 2005. Imágenes gracias a Roberto Monfort y Marcos Lopez.


(Click para ampliar imagen)

Modelo: Vieta S.2035
Características técnicas:
Sección FM
Sensibilidad útil: 11,25dBf (1uV)
Distorsión armónica: 0,2% (Mono), 0,32% (Estéreo)
Relación señal/ruido: 70dB (Mono), 68dB (Estéreo)
Respuesta de Frecuencias: 30-15.000Hz +0-1dB
Sección AM
Sensibilidad útil: 15uV. Relación señal/ruido: 48dB a 1MHz.

(Imagen: Roberto Monfort, Marcos Lopez - Gracias por vuestra colaboración)

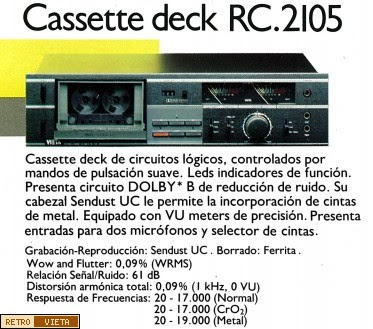

Vieta RC.2105

Platina Vieta RC.2105. Componente integrado en el Vieta Sistema 2005. Imágenes gracias a Roberto Monfort y Marcos Lopez.


(Click para ampliar imagen)

Modelo: Vieta RC.2105
Características técnicas:
Grabación-Reproducción: Sendust UC. Borrado: Ferrita.
Wow and flutter: 0,09% (WRMS)
Relación Señal/Ruido: 61dB
Distorsión armónica total: 0,09% (1 kHz, 0 VU)
Respuesta de Frecuencias:
20-17.000 (Normal)
20-17.000 (CrO2)
20-19.000 (Metal)

(Imagen: Roberto Monfort, Marcos Lopez - Gracias por vuestra colaboración)

Vieta GA.20

Giradiscos Vieta GA.20. Componente integrado en el Vieta Sistema 2005. Imágenes gracias a Roberto Monfort y Marcos Lopez.


(Click para ampliar imagen)

Modelo: Vieta GA.20
Características técnicas:
Velocidades: 33-45 RPM.
Ajuste fino de velocidad.
Motor controlado electrónicamente.
Sistema de transmisión Belt-Drive.
Dispositivo de elevación y descenso hidráulico del brazo.
Mecanismo automático de paro final y retorno a posición de reposo.

(Imagen: Roberto Monfort, Marcos Lopez - Gracias por vuestra colaboración)

Vieta A.2025

Amplificador Vieta A.2025. Componente integrado en el Vieta Sistema 2005. Imágenes gracias a Roberto Monfort y Marcos Lopez.



(Click para ampliar imagen)

Modelo: Vieta A.2025 - (Folleto / Características técnicas)
Características técnicas:
Potencia de salida: 26+26W, 8 ohm, DIN.
Potencia, 20-20.000Hz: 22+22W, 8 ohm, RMS
Distorsión Armónica Total a 20W: 0,05%
Distorsión por intermodulación: 0,07%
Factor de amortiguamiento: 77
Respuesta de Frecuencias: 20-20.000Hz +- 0,5dB
Respuesta de Potencia: 20-70.000Hz

(Imagen: Roberto Monfort, Marcos Lopez - Gracias por vuestra colaboración)

miércoles, 15 de febrero de 2012

Vieta BD-5070 - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta BD-5070. Imagen gracias a Antonio Rio.



(Click para ampliar imagen)

Modelo: Vieta BD-5070 - (Folleto / Características técnicas)
Características técnicas:
Speakers
Woofer: 1x5" 35-1500Hz
Dome tweeter: 1x1" 1500-2200Hz
Cross-Over Network
Type: LC
Cross-over frequencies: 1500Hz
Low freq. attn.: 6dB/Oct.
High freq. attn.: 12dB/Oct.
Speaker System
Type: Infinite (miniature), 2 way, 2 speakers
Frequency resonance: 65Hz. Qt=0,706
Nominal impedance: 8 Ohm. (Diagram n.º1)
Efficiency: 86,6dB. S.P.L. (Anechoic chambre)
Frequency response: (Diagram n.º2)
Harmonic distorsion: (Diagram n.º2)
Handling power: 60W. RMS/8Ohm. (music)
Minimum amp. power: 25W. RMS/8Ohm
Size: 315x190x190mm
Net weight: 4,8Kg

(Imagen: Antonio Rio - Gracias por tu colaboración)

martes, 14 de febrero de 2012

Vieta PRO-20 - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta PRO-20. Imagen gracias a Antonio Rio.


(Click para ampliar imagen)

Modelo: Vieta PRO-20 - (Folleto / Características técnicas)
Características técnicas:
Acoustic cabinet: Reflex, 40L. N=11,31
Special features: High Efficiency professional speaker system
Resonance frequency: Fo=48Hz
Ways: 3
Drive units:
One 250mm Woofer
One 76mm Mid-range
One horn Tweeter
Crossover frequency: 1500-3000Hz
Rated impedance: 8 ohm
Frequency range: 38-18.000Hz (-12,-6dB)
Efficiency:
100dB/W (1m, sinusoidal)
99dB/W (1m, white noise)
Recommended amplifier: 15-150W RMS/8 ohm
Size: 350x578x316mm (wide)
Net weigt: 15,2Kg

(Imagen: Antonio Rio - Gracias por tu colaboración)

Vieta PRO-10 - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta PRO-10. Imagen gracias a Antonio Rio.



(Click para ampliar imagen)

Modelo: Vieta PRO-10 - (Folleto / Características técnicas)
Características técnicas:
Acoustic cabinet: Sealed type, 17l.
Special features: Bookshelf - High Efficiency
Resonance frequency: Fo=70Hz; Qt=0,607
Ways: 2
Drive units:
One 200mm woofer
One bi-exponencial horn
Crossover frequency: 3.500Hz
Rated impedance: 8 ohm
Frequency response: 40-16.000Hz (-12,-6dB)
Efficiency:
93,2dB/W (1m, white noise)
94,0dB/W (1m, sinusoidal)
Recommended amplifier: 15-80W RMS/8 ohm
Size: 290x410x227mm (WXHXD)
Datos gracias a RetroVieta.
Net weigt: 7,9Kg

(Imagen: Antonio Rio - Gracias por tu colaboración)

sábado, 4 de febrero de 2012

Vieta A.3095 - (Publi / Características técnicas)

Publicidad en revista del gremio y características técnicas del amplificador Vieta A.3095. Imagen gracias a Antonio Rio.


(Click para ampliar imagen)

Modelo: Vieta A.3095 - (Publi / Características técnicas)
Características técnicas:
Potencia dinámica (IHF, 1kHz, 8 ohm): 150/150W.
Potencia permanente RMS (20-20.000Hz, 8 ohm): 95/95W.
Distorsión armónica (1kHz, 95W, 8 ohm): 0,06%.
Distorsión armónica total (cualquier frecuencia entre
20Hz y 20kHz, 95W, 8 ohm): 0,16%.
Distorsión por intermodulación (50Hz y 7kHz, 95W, 8 ohm): 0,15%.
Respuesta de frecuencias (IHF, 8 ohm):
20-20.000Hz +-0,5dB.
18-70.000Hz +-1dB.
Datos gracias a RetroVieta.
41 transistores, 32 diodos, 4 Zener, 2 medidores VU.

(Imagen: Antonio Rio - Gracias por tu colaboración)

Vieta E-7077N - (Folleto / Características técnicas)

Folleto y características técnicas del ecualizador gráfico Vieta E-7077N. Imágenes gracias a Roberto Monfort y Marcos Lopez.


(Click para ampliar imagen)

Modelo: Vieta E-7077N - (Folleto / Características técnicas)
Características técnicas:
Distorsión armónica total, cualquier frecuencia entre
20Hz y 20kHz (tensión de salida: 4 V RMS): 0,005%
Distorsión de Intermodulación (método SMPTE)
(tensión de salida: 4 V RMS): 0,008%
Respuesta de frecuencia:
+-0,5dB: 5Hz a 50kHz
+-1,5dB: 2Hz a 100kHz
Relación señal-ruido (referido a 4 V):
Ponderado curva A 96dB
Sin ponderar 90dB
Ganancia (filtros a respuesta plana): 0dB
Impedancia de entrada: 47kohm
Equilibrio entre canales: 0,1dB
Diafonía entre canales:
250Hz: 75dB
10kHz: 45dB
Tensión máxima de salida: 6,5V
Impedancia de salida: 330ohm
Acción de los filtros (32,53,125,250,500,1000,
2000,4000,8000 y 16000Hz): +-12dB
Tensión de alimentación: 125/220 V 50/60Hz
Medidas: 420x110x330 (fondo)mm.
Datos gracias a RetroVieta
Peso neto: 4,350kg.

(Imagen: Roberto Monfort y Marcos Lopez - Gracias por vuestra colaboración)

Vieta L'ALLEGRO Prestige - (Folleto / Características técnicas)

Folleto y características técnicas de las cajas Vieta L'ALLEGRO Prestige. Imágenes gracias a Roberto Monfort y Marcos Lopez.


(Click para ampliar imagen)

Modelo: Vieta L'ALLEGRO Prestige - (Folleto / Características técnicas)
Características técnicas:
Type: 2 way, 2 speaker
Cabinet: Bass reflex, 27,3l
System resonance: Fb=41,7Hz - n=6,3
Drive Unist:
One 200mm woofer
One 20mm dome tweeter
Rated impedance: 8 ohm
Frequency response: 34-23.000Hz (-12, -6dB)
Efficiency:
93,6dB/W (1m, white noise)
90,8dB/W (1m, sinus)
Recommended amplifiers: 2x15 - 2x80 W RMS/8 ohm
Size: 285x470x315mm (WxHxD)
Datos gracias a RetroVieta
Net weight: 10,8kg

(Imagen: Roberto Monfort y Marcos Lopez - Gracias por vuestra colaboración)

Vieta SISTEMA 8001 - (Folleto / Características técnicas)

Folleto y características técnicas del conjunto Vieta SISTEMA 8001. Imágenes gracias a Roberto Monfort y Marcos Lopez.




(Click para ampliar imagen)

Modelo: Vieta SISTEMA 8001 - (Folleto / Características técnicas)
Compuesto por:
Vieta A-8040 (Amplificador)
Vieta RC-8200 (Platina)
Vieta S-8133 (Sintonizador)
Vieta PR-7 (Altavoces)
Pioneer PL-340 (Giradiscos)

Características técnicas:
Disponibles en sus fichas correspondientes.

(Imagen: Roberto Monfort y Marcos Lopez - Gracias por vuestra colaboración)

Historia de Vieta - vieta.es
RetroVieta © 2006-2017
